Pomocné zariadenia na výrobu kovových kompozitných materiálov: Klasifikácia, funkcie a podporná hodnota​

Pomocné vybavenie sa vzťahuje na profesionálne podporné zariadenie, ktoré spolupracuje s hlavnými výrobnými linkami (ako sú výrobné linky na výrobu kovových kompozitných panelov, výrobné linky na výrobu hliníkových cievok s farebným povlakom), aby sa zabezpečil hladký priebeh celého výrobného procesu, zlepšila sa efektívnosť výroby a kvalita produktu. Ako dôležitá súčasť systému výroby kovových kompozitných materiálov tieto zariadenia pokrývajú prepojenia, ako je manipulácia so surovinami, zisťovanie kvality, balenie hotových výrobkov a spracovanie odpadu, a zohrávajú „spájaciu“ a „garančnú“ úlohu v priemyselnom reťazci. Nezávisle vyvinuté pomocné zariadenie, ktoré sa spolieha na technologickú akumuláciu presného riadenia a modulárneho dizajnu spoločnosti Zhangjiagang Hongyang Machinery, má silnú kompatibilitu s hlavnými výrobnými linkami a tvorí tak kompletné a efektívne výrobné riešenie.​

I, Klasifikácia a základné funkcie pomocných zariadení
Podľa prepojenia výrobného procesu možno pomocné zariadenia rozdeliť do štyroch kategórií: pomocné zariadenia na predúpravu surovín, pomocné zariadenia výrobného procesu, pomocné zariadenia na detekciu kvality a pomocné zariadenia na následné spracovanie hotového výrobku. Každá kategória má cielené funkcie na riešenie praktických problémov v rôznych výrobných linkách.​

1. Pomocné zariadenie na predúpravu surovín​
Tento typ zariadenia sa používa hlavne na spracovanie surovín (hliníkové zvitky, oceľové zvitky, materiály jadra) pred vstupom na výrobnú linku jadra, čím sa zabezpečuje, že suroviny spĺňajú požiadavky na kŕmenie a znižuje sa chybovosť hlavnej linky.

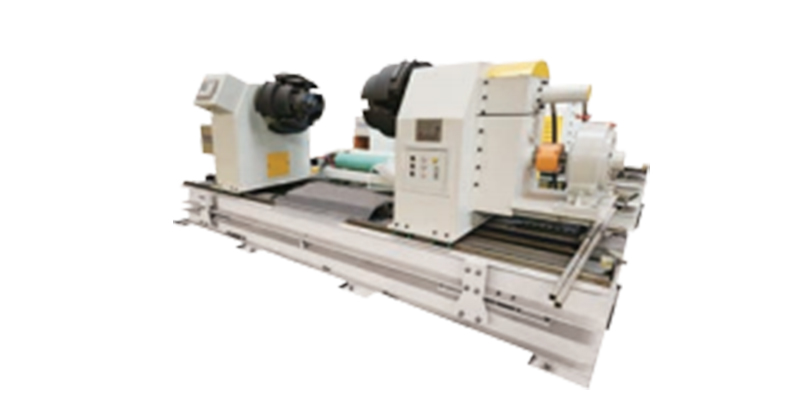

Stroj na odvíjanie a vyrovnávanie cievok: Toto zariadenie, zamerané na problém deformácie cievky počas skladovania a prepravy, používa hydraulický expanzný hriadeľ na upevnenie cievky a spolupracuje s viacvalcovým vyrovnávacím systémom na vyrovnanie zakrivenej hliníkovej/oceľovej cievky. Presnosť vyrovnávania môže dosiahnuť ±0,1 mm/m, čím sa zabezpečí, že surový materiál vstúpi do línie jadra v plochom stave a zabráni sa nerovnomernému spojeniu kompozitu spôsobenému deformáciou materiálu. Je kompatibilný so zvitkami rôznych šírok (1220-2440 mm) a hmotnosti (max 5t) a môže byť prepojený s podávacím systémom jadrovej linky, čím sa dosiahne nepretržité podávanie.​

Stroj na rezanie a orezávanie materiálu jadra: Pre anorganické nehorľavé jadrové materiály (minerálna vlna, cementovláknité dosky) používané v ohňovzdorných kompozitných paneloch využíva tento stroj CNC rezací systém na rezanie materiálu jadra na špecifikované veľkosti (dĺžka 2000-6000 mm, šírka 1220-2440 mm) s chybou rezu ≤ ± 0,5 mm. Modul na orezávanie hrán môže súčasne leštiť povrch rezu, aby sa odstránili otrepy, čím sa zabezpečí tesnosť medzi materiálom jadra a kovovou povrchovou vrstvou počas miešania. Zariadenie je vybavené zariadením na zachytávanie prachu na zachytávanie rezného prachu a spĺňa požiadavky na ochranu životného prostredia

2. Pomocné zariadenia výrobného procesu​
Tieto zariadenia bežia synchrónne s hlavnou výrobnou linkou, aby sa optimalizoval výrobný proces, zlepšila sa efektívnosť a znížili sa manuálne zásahy
Automatický stroj na miešanie a podávanie lepidiel: V súlade s kompozitným spojovacím článkom výrobnej linky kovových kompozitných panelov môže tento stroj automaticky miešať ohňovzdorné lepidlá alebo dekoratívne lepidlá podľa nastaveného pomeru (presnosť miešania ± 1%). Zásobník lepidla je vybavený systémom konštantnej teploty a miešania, aby sa udržala stabilná viskozita lepidla (zabránenie tuhnutiu alebo delaminácii lepidla). Konštrukcia podávania v tvare potrubia sa môže priamo pripojiť k jednotke nanášania lepidla v základnej línii, čím sa realizuje nepretržité a rovnomerné dodávanie lepidla a znižuje sa miera odpadu lepidla o 15% v porovnaní s ručným podávaním.

Prídavné zariadenie na kontrolu napätia: Toto zariadenie, ktoré je inštalované vo výrobnej linke na poťahovanie a vytvrdzovanie na farbenie hliníkovej cievky, používa servomotor na nastavenie napätia hliníkovej cievky v reálnom čase (rozsah nastavenia napätia 50-500 N). Dokáže automaticky kompenzovať zmeny napätia spôsobené zmenšením priemeru cievky počas prevádzky, čím zaisťuje, že sa hliníková cievka počas nanášania a vytvrdzovania nezvráska ani nezlomí. Zariadenie je prepojené s inteligentným riadiacim systémom základnej línie, aby sa realizovala synchronizácia dát a prepojenie parametrov.​

3. Prídavné zariadenia na detekciu kvality
Táto kategória sa používa na vykonávanie detekcie polotovarov a hotových výrobkov v reálnom čase alebo odberu vzoriek, čím sa zabezpečí, že výrobky budú spĺňať normy kvality a zabráni sa vstupu nekvalifikovaných výrobkov na trh.​

Online detektor hrúbky povlaku: Tento detektor je vhodný pre výrobnú linku na farebné povlaky hliníkových cievok, tento detektor využíva technológiu bezkontaktného laserového merania hrúbky na detekciu hrúbky povlaku hliníkovej cievky v reálnom čase (detekčný rozsah 5-30μm, presnosť ±0,5μm). Dokáže automaticky označiť polohy s abnormálnou hrúbkou a odoslať alarm do riadiaceho systému základnej línie, čím si vyžiada úpravu parametrov. Detekčné údaje sa automaticky ukladajú do systému, čo je vhodné na sledovanie kvality produktu.​

Tester vzoriek požiarnej odolnosti: Tento tester, ktorý sa zhoduje s výrobnou linkou na výrobu kovových kompozitných panelov odolných voči ohňu, môže odoberať vzorky z polotovarov panelov (veľkosť vzorky 300 × 300 mm) a vykonať 10-minútový test plameňom pri vysokej teplote (simuluje normu GB 8624-2012). Dokáže automaticky zaznamenať zmenu teploty zadnej strany panelu a či dochádza k topeniu alebo kvapkaniu, a rýchlo tak posúdi, či panel spĺňa požiadavky na požiarnu odolnosť A2/B1. Proces odberu vzoriek je automatizovaný, čím sa predchádza chybám pri manuálnej prevádzke a zlepšuje sa účinnosť detekcie.​

4. Prídavné zariadenia na dodatočné spracovanie hotového produktu​
Tieto zariadenia sa používajú na balenie, manipuláciu a skladovanie hotových kovových kompozitných panelov alebo farebných hliníkových zvitkov, čím sa zabezpečuje integrita produktu počas prepravy a skladovania.​

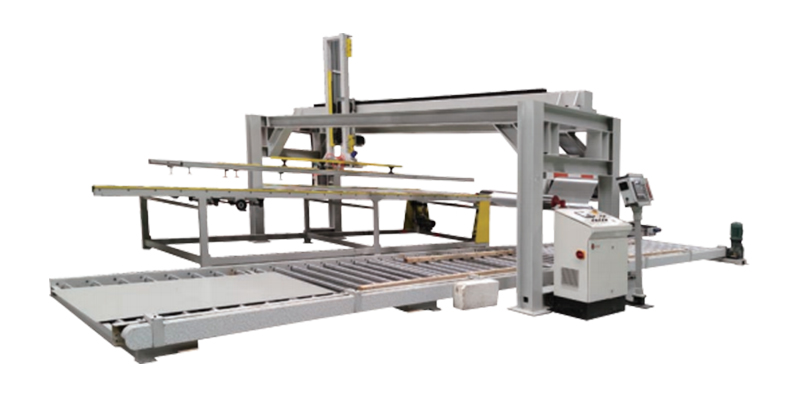

Automatický stroj na stohovanie panelov: Tento stroj, ktorý je pripojený k rezaciemu článku linky na výrobu kovových kompozitných panelov, používa mechanické rameno na uchopenie narezaných hotových panelov (maximálna hmotnosť 50 kg/kus) a ich úhľadné stohovanie. Výšku stohovania je možné nastaviť (max. 1,5 m) a presnosť polohy stohovania je ± 2 mm. Je vybavená ochrannou fóliou, ktorá zabraňuje poškriabaniu povrchu panelu pri stohovaní. V porovnaní s ručným stohovaním zvyšuje efektivitu 3-krát a znižuje náročnosť práce

Stroj na balenie a váženie cievok: Pre hotové farebné hliníkové cievky môže tento stroj automaticky zabaliť cievku strečovou fóliou (baliaca vrstva číslo 3-5 vrstiev), aby sa zabránilo vlhkosti a prachu. Zabudovaný vážiaci senzor dokáže presne zmerať hmotnosť cievky (rozsah merania 100-5000kg, presnosť ±1kg) a vytlačiť hmotnosť, špecifikáciu a dátum výroby na štítok, ktorý sa na cievku automaticky nalepí. Zabalená cievka sa ľahko nakladá, vykladá a skladuje, čím sa znižuje poškodenie pri preprave

II, Hlavné výhody pomocných zariadení
1. Silná kompatibilita s Core Lines
Opierajúc sa o tri technologické platformy Zhangjiagang Hongyang Machinery (presné riadenie prevodovky, inteligentné procesné systémy, modulárny dizajn) sa pomocné zariadenie vyvíja v spojení s hlavnými výrobnými linkami. Veľkosť rozhrania, riadiaci protokol a prevádzkové parametre sú plne prispôsobené základným líniám, čím sa predchádza problémom s kompatibilitou spôsobených zmiešavacími zariadeniami od rôznych výrobcov. Napríklad automatický stroj na miešanie lepidla sa môže priamo pripojiť k jednotke na nanášanie lepidla na výrobnej linke kompozitných panelov bez dodatočných úprav, čím sa realizuje „plug-and-play“.​

2. Vysoká inteligencia znižuje manuálnu závislosť​
Väčšina pomocných zariadení je vybavená inteligentnými riadiacimi systémami: online detektor hrúbky náteru dokáže automaticky detekovať a alarmovať; automatický stroj na stohovanie panelov môže realizovať bezobslužnú prevádzku; pomocné zariadenie na riadenie napätia môže automaticky upravovať parametre podľa prevádzkového stavu jadrového vedenia. Tieto funkcie redukujú ručné zásahy, vyhýbajú sa ľudským chybám (ako sú chyby pri detekcii manuálneho odberu vzoriek, nezrovnalosti pri manuálnom stohovaní) a zlepšujú stabilitu výroby. Prevádzkové rozhranie zariadenia je zjednotené s riadiacim systémom základnej linky, čo je pohodlné pre obsluhu

3. Prispôsobiteľné tak, aby vyhovovali rôznym potrebám
Na základe konceptu modulárneho dizajnu je možné pomocné zariadenie prispôsobiť podľa výrobného rozsahu zákazníka a vlastností produktu. Napríklad pre zákazníkov s malým výrobným rozsahom môže byť poskytnutý malý stroj na odvíjanie cievok (maximálna hmotnosť cievky 2 t); pre zákazníkov vyrábajúcich extra veľké kompozitné panely (dĺžka > 6000 mm) je možné prispôsobiť stroj na rezanie predĺženého jadrového materiálu. Výskumné centrum inžinierskych technológií v Suzhou a pracovisko pre absolventov provincie Jiangsu spoločnosti Hongyang Machinery poskytujú technickú podporu pre prispôsobenie a zabezpečujú, že prispôsobené vybavenie spĺňa výrobné požiadavky.

III、Podniková podpora pre pomocné vybavenie
Ako profesionálny výrobca inteligentných zariadení z kovových kompozitných materiálov, Zhangjiagang Hongyang Machinery poskytuje komplexnú podporu pre pomocné zariadenia:​
Záruka kvality: Všetky pomocné zariadenia sú vyrábané v súlade s normami systému manažérstva kvality ISO 9001 a kľúčové komponenty (ako sú servomotory, laserové detektory) sú dovážané od známych značiek, čo zaisťuje životnosť zariadenia (priemerná životnosť ≥ 8 rokov).​

Popredajný servis: Spoločnosť poskytuje 48-hodinovú celosvetovú pohotovostnú službu pre pomocné zariadenia. Ak dôjde k poruche, inžinieri môžu na diaľku diagnostikovať a viesť údržbu; ak je potrebný servis na mieste, môžu prísť na miesto zákazníka v dohodnutom čase. Spoločnosť zároveň poskytuje pravidelné poradenstvo v oblasti údržby a dodávky náhradných dielov, čím zabezpečuje stabilný chod zariadenia.​

Systematické riešenie: Pomocné zariadenia sa nepredávajú samostatne, ale sú zladené s hlavnými výrobnými linkami, aby vytvorili systematické výrobné riešenie. Technický tím spoločnosti sformuluje najvhodnejší plán konfigurácie pomocných zariadení podľa výrobného procesu a potrieb zákazníka, čím pomôže zákazníkom dosiahnuť optimálnu efektivitu výroby.​

Pomocné zariadenia Hongyang Machinery sa doteraz vyvážali do 45 krajín a regiónov spolu s hlavnými výrobnými linkami, ktoré slúžia 14 z 20 najlepších svetových výrobcov kovových kompozitných materiálov. Stala sa dôležitou súčasťou globálneho servisného systému kovových kompozitných zariadení spoločnosti a poskytuje solídnu podporu efektívnej výrobe zákazníkov.​
