Pomocné vybavenie pre linku na výrobu panelov: Čo potrebujete

Aké pomocné vybavenie obsahuje linka na výrobu panelov

Výrobná linka na výrobu kovových kompozitných panelov, hliníkových kompozitných panelov (ACP) a hliníkových voštinových kompozitných panelov je vo všeobecnosti organizovaná do troch funkčných skupín: zariadenia na prípravu materiálu, zariadenia na tvarovanie a lepenie a dokončovacie alebo manipulačné zariadenia. Pomocné zariadenia pre konfigurácie panelovej výrobnej linky sú umiestnené vo všetkých troch skupinách a nie na jednej pozícii, čo je dôvod, prečo kupujúci niekedy podceňujú, koľko podporných strojov skutočne potrebuje celá linka. Napríklad trojvalcový vyrovnávací stroj koriguje zakrivenie zvitku predtým, ako materiál vstúpi do fázy laminovania alebo poťahovania, zatiaľ čo kalandrový stroj komprimuje a vyhladzuje kompozitný list po spojení. Suchý miešač pripraví materiál jadra, ako je minerálny prášok alebo polyetylénová zlúčenina, predtým, ako sa vytlačí alebo laminuje, a lisovnica T tvaruje roztavený materiál jadra do súvislého plochého listu počas výroby jadra na báze extrúzie. Poťahovač nanáša ochranné alebo dekoratívne nátery, ako je PVDF alebo polyesterová fólia, na hliníkovú kožu, delaminačný stroj ACP oddeľuje spojené vrstvy na testovanie kvality alebo procesy recyklácie, zdvíhacia plošina podporuje bezpečnú vertikálnu manipuláciu s materiálom medzi jednotlivými stupňami a automatický výmenník filtrov udržuje prúdy roztaveného polyméru čisté počas kontinuálnej extrúzie bez zastavenia linky. Pochopenie vzájomného vzťahu týchto strojov je prvým krokom k špecifikácii fungujúcej, dobre vyváženej výrobnej linky panelov.

Stojí za zmienku, že nie každá výrobná linka panelov používa všetkých osem vyššie uvedených kategórií. Napríklad linka určená na laminované kompozitné panely používajúce vopred potiahnutú hliníkovú cievku nemusí vyžadovať vlastný poťahovač, zatiaľ čo linka postavená výlučne na výrobe jadra na báze extrúzie bude klásť väčší dôraz na lisovnicu T a výmenník autofiltrov ako na delaminačný stroj ACP, ktorý sa častejšie používa na testovanie kvality a opätovné spracovanie ako na bežné tvarovanie. To, čo zostáva konzistentné vo väčšine konfigurácií, je základná logika, že zariadenie na prípravu materiálu musí napájať formovacie zariadenie zodpovedajúcou rýchlosťou a formovacie zariadenie musí zase napájať dokončovacie a manipulačné zariadenia bez vytvárania záloh na oboch koncoch linky. Výrobcovia a veľkoobchodníci, ktorí plánujú novú výrobnú linku panelov alebo hodnotia vybavenie na modernizáciu výrobnej linky panelov, vo všeobecnosti začínajú mapovaním ich zamýšľaného produktového mixu podľa tohto zoznamu zariadení, pretože cieľový typ panela v konečnom dôsledku určuje, ktoré pomocné stroje sú nevyhnutné a ktoré môžu byť pridané neskôr, keď objem výroby rastie.

Globálne vzory dopytu za investíciou do výrobnej linky

Predtým, ako sa pozrieme na jednotlivé pomocné stroje, pomôže nám pochopiť, kde sa sústreďuje globálny dopyt po hliníkových kompozitných paneloch, pretože tento dopyt v konečnom dôsledku určuje, koľko podporných zariadení musí operátor výrobnej linky na výrobu panelov nainštalovať. Regionálny dopyt nie je rovnomerne rozložený a stavebná činnosť v rýchlo rastúcich regiónoch vytvára iný tlak na výrobnú kapacitu ako vyspelé trhy poháňané náhradou. Výrobná linka určená pre veľkoobjemové exportné trhy je vo všeobecnosti špecifikovaná s väčšou nadbytočnosťou pomocných zariadení, ako je druhá zdvíhacia plošina alebo prídavný autofiltrový výmenník, než linka postavená hlavne pre menšie domáce objednávky. Nižšie uvedená tabuľka zobrazuje, kde sa príjmy z hliníkových kompozitných panelov v súčasnosti sústreďujú na regionálnej báze, pričom ako referenčný bod sa používa skôr publikovaný prieskum trhu než interne generovaný odhad.

Podľa Grand View Research to bola Ázia a Tichomorie 40,8 % celosvetových príjmov z hliníkových kompozitných panelov v roku 2024 , najväčší jednotlivý regionálny podiel, za ktorým nasleduje Severná Amerika na 26,8 % , so zvyšnými zhruba 32,4 % po celej Európe a ďalších regiónoch dohromady. Táto distribúcia je dôležitá pre každého, kto špecifikuje pomocné zariadenia pre projekty výrobných liniek panelov, pretože sa zvyčajne očakáva, že zariadenie zásobujúce ázijsko-pacifický trh bude bežať s vyššou nepretržitou priepustnosťou, a preto ťaží z pomocného zariadenia nakonfigurovaného na minimálne prestoje, ako je výmenník automatického filtra, ktorý umožňuje výmenu filtra bez zastavenia vytláčania. Rovnaké údaje GVR ukazujú, že stavebný segment má v roku 2024 zhruba 54 % celkových príjmov z aplikácií AKT, čo znamená, že veľký podiel dopytu za týmto regionálnym rozdelením súvisí skôr s projektmi fasád, obkladov, stropov a stenových panelov než s menšími aplikáciami v oblasti značenia alebo dopravy. Zariadenia slúžiace požiadavkám stavebnej kvality vo všeobecnosti vyžadujú konzistentné vyrovnávanie a kalandrovanie, pretože fasádne panely sú vizuálne kontrolované z blízkej vzdialenosti a akékoľvek zmeny zvlnenia alebo hrúbky sú oveľa zreteľnejšie, ako by to bolo na paneli používanom na dočasné značenie. Trojvalcový vyrovnávací stroj umiestnený pred lepiacou fázou priamo rieši túto požiadavku znížením pamäte cievky a zvlnenia povrchu predtým, ako hliníková koža dosiahne laminátor. Nanášacie zariadenia a kalandry umiestnené neskôr v linke potom posilňujú túto konzistenciu aplikáciou rovnomernej povrchovej úpravy a riadením konečnej hrúbky plechu v rámci úzkeho tolerančného pásma. Pre výrobcov, ktorí hodnotia, kam investovať ako prvé, tieto regionálne a aplikačné údaje naznačujú, že zariadenia na vyrovnávanie, nanášanie náterov a kalandrovanie si zaslúžia včasnú pozornosť, pretože priamo ovplyvňujú kvalitu povrchovej úpravy, ktorú kupujúci stavebnej triedy skúmajú. Vysvetľuje to aj to, prečo mnohí výrobcovia považujú pomocné zariadenia na plánovanie linky na výrobu panelov za základnú časť návrhu linky, nie za sekundárny nákup, o ktorom sa rozhoduje po výbere hlavného lisu alebo laminátora. Výrobcovia a veľkoobchodníci, ktorí zásobujú najmä exportné trhy, majú tendenciu uprednostňovať pomocné zariadenia, ktoré znižujú neplánované prestoje, pretože meškanie prepravy spôsobené prerušením linky je nákladnejšie na dlhých medzinárodných trasách ako na kratších domácich trasách.

Trajektória rastu trhu poháňajúca novú kapacitu výrobnej linky

Regionálny podiel je len časťou obrazu; tempo, akým sa očakáva rast celkového trhu s hliníkovými kompozitnými panelmi, je tiež dôležité, keď sa výrobca rozhoduje, akú kapacitu pomocného zariadenia zabuduje do novej výrobnej linky panelov. Trh, ktorý sa neustále rozširuje v priebehu niekoľkých rokov, vo všeobecnosti odôvodňuje investície do pomocných zariadení s vyššou kapacitou pre operácie panelovej výrobnej linky vopred, a nie neskoršie pridávanie kapacity v menších prírastkoch, pretože dodatočné vybavenie bežiacej linky je zvyčajne rušivejšie ako špecifikácia primeranej kapacity od začiatku. Nižšie uvedená tabuľka zobrazuje predpokladaný rast globálneho trhu s hliníkovými kompozitnými panelmi od roku 2024 do roku 2030 na základe zloženej ročnej miery rastu publikovanej spoločnosťou Grand View Research. Predstavuje sa skôr ako odhadovaná trajektória než ako garantovaný výsledok, keďže skutočné medziročné výsledky závisia od stavebných cyklov, regionálnej regulácie a dostupnosti surovín.

Spoločnosť Grand View Research odhadla globálny trh s hliníkovými kompozitnými panelmi na približne 6,47 miliardy USD v roku 2024 a predpokladal, že dosiahne 9,65 miliardy USD do roku 2030 , čo odráža zložené ročné tempo rastu približne 7,0 % v období rokov 2025 až 2030. Táto úroveň trvalého rastu je zmysluplná pre každého výrobcu, ktorý zvažuje, či pridať druhú výrobnú linku alebo rozšíriť kapacitu doplnkového zariadenia na existujúcej výrobnej linke panelov, pretože to znamená skôr stabilný rast objednávok než krátkodobý nárast, ktorý by neospravedlňoval trvalé kapitálové investície. Trh, ktorý rastie približne o sedem percent ročne, má tiež tendenciu odmeňovať výrobcov, ktorí dokážu udržiavať konzistentnú kvalitu výstupu v meradle, čo kladie obnovený dôraz na pomocné stroje, ktoré znižujú rozdiely medzi šaržami, vrátane suchých miešačiek, ktoré udržiavajú konzistentné miešanie zmesi jadra, a kalandrov, ktoré zachovávajú toleranciu hrúbky počas dlhých výrobných sérií. Ten istý výskum tiež poznamenal, že segment PVDF náterov bol najväčším segmentom produktov v roku 2024, čo poukazuje na pokračujúci dopyt po náterových zariadeniach schopných nanášať trvanlivé povrchové úpravy odolné voči poveternostným vplyvom, a nie lacnejšie alternatívy. Pre výrobcu alebo obchodnú spoločnosť, ktorá hodnotí novú výrobnú linku panelov, táto trajektória rastu podporuje špecifikáciu pomocných zariadení s určitým vstavaným priestorom nad súčasným objemom objednávok, pretože zariadenie, ktoré je len akurát primerané pre dnešnú priepustnosť, sa môže v priebehu dvoch alebo troch rokov stať prekážkou, ak základný trh porastie podľa plánov. Stojí za zmienku, že táto projekcia odráža trend v celom odvetví a nie záruku pre jednotlivých výrobcov a skutočné výsledky sa budú líšiť v závislosti od regiónu, sortimentu produktov a zákazníckej základne. Aj s týmto upozornením dáva konzistentnosť odhadu rastu počas niekoľkých rokov plánovačom výroby rozumný základ pre postupné modernizácie pomocných zariadení namiesto reaktívnych, jednorazových nákupov, ktoré sa uskutočňujú až po objavení sa úzkeho miesta.

Porovnanie prevádzkových úloh základných skupín pomocných strojov

Nie každý kus pomocného zariadenia pre operácie panelovej výrobnej linky hrá rovnakú úlohu a zoskupenie strojov podľa ich prevádzkových charakteristík pomáha objasniť, prečo linka potrebuje niekoľko rôznych typov namiesto jedného univerzálneho riešenia. Zariadenia pre fázu tvárnenia, ako je trojvalcový vyrovnávací stroj a kalandrovací stroj, sa vo všeobecnosti posudzujú podľa výstupnej konzistencie a priepustnosti, pretože jeho úlohou je fyzicky tvarovať a opravovať materiál pri rýchlosti linky. Zariadenia na manipuláciu s materiálom, ako je zdvíhacia plošina, majú tendenciu byť posudzované skôr podľa jednoduchosti integrácie a jednoduchosti údržby, pretože ich primárnou funkciou je skôr podpora bezpečného pohybu ako aktívne spracovanie materiálu. Nanášacie a miešacie zariadenia sú umiestnené medzi týmito dvoma skupinami, čo prispieva k konečnej úprave produktu aj konzistencii materiálu pred ním. Radarová tabuľka nižšie porovnáva tri široké skupiny zariadení v rámci piatich prevádzkových charakteristík na relatívnej stupnici od jednej do piatich, ktorá je určená čisto ako ilustratívne porovnanie na podporu diskusií o plánovaní a nie ako formálna porovnávacia štúdia.

Porovnanie radaru ilustruje vzor, ​​ktorý výrobní inžinieri v praxi vo všeobecnosti uznávajú: zariadenia pre fázu tvárnenia, ako je trojvalcový vyrovnávací stroj alebo kalandrovací stroj, majú tendenciu dosahovať najvyššie skóre, pokiaľ ide o priepustnosť a citlivosť na konečnú úpravu, pretože tieto stroje priamo tvarujú alebo korigujú materiál, ktorý budú zákazníci neskôr vizuálne kontrolovať. Zariadenia na nanášanie a miešanie, vrátane nanášacích zariadení a miešačov za sucha, zvyčajne dosahujú dobré výsledky pri výstupnej konzistencii, pretože ich primárnym prínosom je opakovateľná, rovnomerná príprava materiálu, a nie rýchlosť spracovania. Manipulačné zariadenie, ako je zdvíhacia plošina, má tendenciu dosahovať najvyššie skóre z hľadiska jednoduchosti integrácie a jednoduchosti údržby, čo odráža skutočnosť, že jeho mechanická konštrukcia je vo všeobecnosti jednoduchšia ako tvarovacie alebo nanášacie stroje, aj keď jeho úloha pri predchádzaní zraneniam na pracovisku a materiálnym škodám je z prevádzkového hľadiska rovnako dôležitá. Úroveň automatizácie sa líši vo všetkých troch skupinách v závislosti od toho, ako je konfigurovaná konkrétna linka, pričom novšie inštalácie pomocných strojov pre panelovú linku čoraz viac zahŕňajú programovateľné logické riadenie na nastavenie medzery medzi valcami, hrúbku povlaku a načasovanie cyklu miešania. Žiadna z týchto charakteristík by sa nemala chápať ako poradie dôležitosti, pretože výrobná linka nemôže správne fungovať, ak niektorá zo skupín chýba alebo je poddimenzovaná v porovnaní s ostatnými; rýchly tvarovací stupeň, ktorý sa podáva napríklad do poddimenzovaného manipulačného systému, jednoducho posúva úzky profil smerom po prúde a nie ho rieši. To je jeden z dôvodov, prečo skúsení plánovači výroby špecifikujú pomocné zariadenia ako koordinovaný systém namiesto toho, aby kupovali stroje individuálne na základe ceny alebo dodacej lehoty. Kalandrovací stroj s vynikajúcou výstupnou konzistenciou poskytuje malú výhodu, ak predradený suchý miešač nemôže udržiavať konzistentnú hustotu jadrovej zmesi, pretože nekonzistentný materiál jadra sa neskôr v rade prejaví ako variácia bez ohľadu na to, ako dobre funguje kalander. Podobne môže byť efektívne nastavenie vytláčania v tvare T podkopané zdvíhacou plošinou, ktorá je príliš pomalá alebo príliš malá na to, aby udržala krok s kontinuálnym výstupom hárkov, čím sa vytvára zbytočný inventár rozpracovanej výroby v dielni. Kontrola skupín zariadení vedľa seba týmto spôsobom, a nie stroj po stroji, má tendenciu odhaliť tieto vzájomné závislosti skôr v procese plánovania, keď sú úpravy oveľa menej nákladné ako po inštalácii.

Prečo rady ohňovzdorných panelov pridávajú ďalšie pomocné zariadenia

Požiarna výkonnosť sa za posledných niekoľko rokov stala jednou z najsilnejších hybných síl investícií do novej výrobnej linky na výrobu panelov a tento posun má priame dôsledky na typ pomocného zariadenia pre operácie výrobnej linky na výrobu panelov, ktoré výrobca potrebuje. Ohňovzdorné kompozitné panely triedy A2 a B1 používajú minerálne plnené alebo nehorľavé materiály jadra, ktoré sa počas miešania, vytláčania a laminovania správajú odlišne v porovnaní so štandardnými panelmi s polyetylénovým jadrom, čo znamená, že suché miešačky, T-matrice a kalandry na ohňovzdorných linkách sú často špecifikované s inými toleranciami ako na štandardných linkách. Tabuľka nižšie ukazuje oznámenú mieru rastu segmentu kompozitných panelov s ohňovzdornými vlastnosťami na základe publikovaného priemyselného prieskumu, aby ilustrovala, ako rýchlo sa dopyt po tejto kategórii panelov rozširuje v porovnaní so širším trhom kompozitných panelov, o ktorých sme hovorili vyššie v tomto článku.

Publikovaný priemyselný prieskum uvádza, že celosvetový trh kompozitných panelov A2 s ohňovzdornými vlastnosťami je približne na úrovni 2,6 miliardy USD v roku 2024 s predpokladaným rastom okolo 5,1 miliardy USD do roku 2033 , čo predstavuje zložené ročné tempo rastu približne 8,1 % , ktorá je rýchlejšia ako širšia miera rastu trhu s hliníkovými kompozitnými panelmi, o ktorých sme hovorili vyššie v tomto článku. Táto medzera je z prevádzkového hľadiska dôležitá, pretože naznačuje, že dopyt po ohňovzdorných paneloch neúmerne rastie, čo je spôsobené najmä prísnejšími stavebnými predpismi a požiadavkami na bezpečnosť výškových stavieb, a nie samotným všeobecným objemom výstavby. Pre výrobcu, ktorý už vyrába panely so štandardným jadrom, sa tento trend často premieta do rozhodnutia, či pridať alebo upgradovať podporné vybavenie výrobnej linky špecificky pre produkty odolné voči ohňu, namiesto toho, aby predpokladal, že existujúce vybavenie možno zdieľať bez úprav. Minerálne plnené zlúčeniny jadra používané v paneloch A2 a B1 sú zvyčajne hustejšie a abrazívnejšie ako štandardné polyetylénové zlúčeniny, čo kladie dodatočné požiadavky na konzistenciu suchého miešania a môže urýchliť opotrebovanie komponentov T-tvarovky, ak zariadenie nebolo navrhnuté s ohľadom na tieto materiály. Kalandrovacie stroje na spracovanie ohňovzdorných panelov často vyžadujú jemnejšiu kontrolu hrúbky, pretože panely s minerálnym jadrom sú často špecifikované pre aplikácie na výškové fasády, kde sa pri odovzdávaní projektu dôkladne kontroluje vizuálna konzistencia naprieč veľkými plochami stien. Stavebné a stavebné aplikácie naďalej predstavujú dominantné konečné použitie pre protipožiarne panely A2, ktoré predstavujú podstatnú väčšinu výnosov segmentu podľa dostupných údajov z odvetvia, čo posilňuje spojenie medzi týmto rastovým trendom a štruktúrou regionálneho dopytu popísaného vyššie v tabuľke regionálnych výnosov. Výmenníky s automatickým filtrom naberajú na žiaruvzdorných linkách dodatočný význam, pretože zlúčeniny plnené minerálmi s väčšou pravdepodobnosťou generujú kontamináciu časticami počas nepretržitého vytláčania ako štandardný materiál jadra a výmenník, ktorý umožňuje výmenu filtra bez zastavenia linky, pomáha udržiavať kvalitu výstupu bez obetovania priepustnosti. Výrobcovia, ktorí zvažujú, či expandovať do výroby ohňovzdorných panelov, by mali zvážiť túto rýchlejšiu mieru rastu v porovnaní s dodatočnými úvahami o vybavení, ktoré zavádza, pretože expanzia segmentu sa zdá byť štrukturálna, spojená s regulačnými a bezpečnostnými normami, a nie krátkodobým trendom, ktorý sa pravdepodobne zvráti.

Vnútri trojvalcového vyrovnávacieho stroja: Štruktúra a funkcia

Pretože trojvalcový nivelačný stroj je jedným z najčastejšie špecifikovaných doplnkových zariadení pre zostavy panelovej výrobnej linky, je užitočné pozrieť sa na jeho štruktúru podrobnejšie. Schematický diagram nižšie zobrazuje zjednodušený axonometrický pohľad na typický trojvalcový zarovnávač s hlavnými komponentmi označenými pre referenciu. Tento typ stroja funguje tak, že prechádza hliníkovou cievkou cez súpravu presne umiestnených valcov, ktoré aplikujú riadenú ohýbaciu silu v striedavých smeroch, čím sa uvoľňuje vnútorné napätie a vyrovnáva sa pamäť cievky skôr, ako sa materiál dostane do spojovacieho alebo poťahovacieho zariadenia.

Ako ukazuje diagram, hliníková cievka vstupuje do stroja pozdĺž smeru podávania a prechádza medzi hornou a spodnou súpravou vyrovnávacích valcov usporiadaných v striedavej konfigurácii, čo je mechanický princíp, ktorý odlišuje zarovnávací stroj od jednoduchého vyrovnávacieho valca. Nastavovacia skrutka ovláda vertikálnu medzeru medzi sadami valcov, čo umožňuje operátorovi jemne doladiť ohýbaciu silu podľa hrúbky materiálu a temperovania, pretože hrubší alebo tvrdšie temperovaný hliník vyžaduje inú medzeru medzi valcami ako tenká, mäkká cievka. Základný rám ukotvuje celú zostavu valcov a absorbuje mechanické zaťaženie vznikajúce pri prechode cievky pod napätím, preto je tuhosť rámu rovnako dôležitá pre kvalitu vyrovnávania ako samotná presnosť valca. Hnací motor, ktorý je v tejto schéme umiestnený na základni stroja, poháňa rotáciu valca a je zvyčajne prispôsobený rýchlosti linky inde vo výrobnej linke, takže vyrovnávanie sa nestane prekážkou pri tempe. Akonáhle materiál prejde cez finálnu súpravu valcov, vystúpi na výstupnom konci v sploštenom stave, pripravený na pokračovanie do ďalšej fázy výrobnej linky, či už je to spojovací lis, natierač alebo medzisklad. Tento štrukturálny prehľad je určený skôr ako všeobecný odkaz na pochopenie toho, ako vyrovnávacie zariadenie zapadá do širšej výrobnej linky panelov, než ako podrobná technická špecifikácia pre akýkoľvek jednotlivý model, pretože presné počty valcov, priemery a konfigurácie pohonu sa medzi výrobcami a aplikáciami líšia.

Sortiment pomocných zariadení od spoločnosti Hongyang Machinery

Zariadenie zobrazené nižšie odzrkadľuje typ pomocného zariadenia pre rozsahy výrobných liniek panelov, ktoré výrobca kovových kompozitných panelov zvyčajne hodnotí pri plánovaní alebo modernizácii výrobnej linky, pri príprave materiálu, tvarovaní, natieraní a manipulácii. Tieto kategórie dostupné z jedného zdroja zariadení môžu zjednodušiť koordináciu medzi strojmi, pretože tvarovacie, nanášacie a manipulačné zariadenia navrhnuté tak, aby spolupracovali, majú tendenciu sa integrovať hladšie ako zariadenia od viacerých nesúvisiacich dodávateľov s rôznymi ovládacími rozhraniami a mechanickými toleranciami.

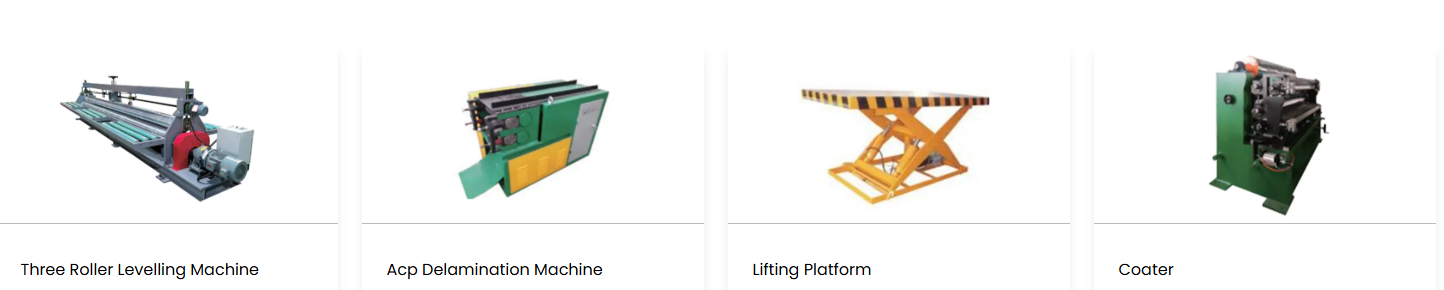

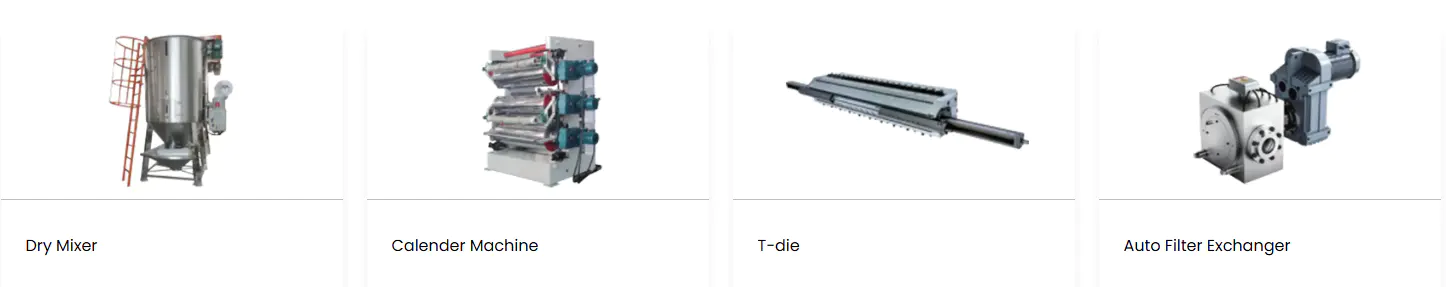

Reprezentatívne kategórie pomocných zariadení pre linky na výrobu kovových kompozitných panelov.

Pri pohľade na tento rad zariadení sa objavuje jasná logika pracovného toku: suchá miešačka a kalandrovač zvláda prípravu materiálu a konzistenciu konečnej úpravy, trojvalcový zarovnávač a natierač rieši kvalitu povrchu hliníkového plášťa, T-kus a výmenník automatického filtra podporujú kontinuálne vytláčanie jadra a zdvíhacia plošina poskytuje chrbticu na manipuláciu s materiálom spájajúcu každý stupeň. Pre výrobcu alebo obchodnú spoločnosť, ktorá získava vybavenie pre novú linku, spoločné preskúmanie tohto celého sortimentu namiesto toho, aby špecifikoval každý stroj samostatne, vo všeobecnosti uľahčuje potvrdenie, že rýchlosť prenosu, ovládacie rozhrania a fyzické stopy sú kompatibilné pred začatím inštalácie. Kupujúci, ktorí porovnávajú dodávateľov výrobných liniek, často považujú za užitočné vyžiadať si tento druh kompletného prehľadu zariadení na začiatku procesu obstarávania, pretože odhaľujú medzery v ponuke dodávateľa, napríklad výrobcu, ktorý vyrába tvarovacie zariadenia, ale nie kompatibilné manipulačné zariadenia, skôr než sa tieto medzery stanú problémom počas inštalácie a uvedenia do prevádzky.

Ako vybrať prídavné zariadenie pre novú alebo modernizovanú linku

Výber pomocného zariadenia pre projekty panelovej výrobnej linky vo všeobecnosti funguje najlepšie ako štruktúrovaný proces, a nie ako séria ad hoc nákupov, pretože špecifikácia každého stroja čiastočne závisí od rozhodnutí o susednom zariadení. Nasledujúce faktory bežne používajú plánovači výroby a výrobcovia zariadení na vyhodnotenie doplnkových zariadení pred dokončením rozloženia linky.

1. Vyrovnajte kapacitu naprieč linkou, pretože fáza rýchleho tvarovania spojená s pomalšou manipulačnou fázou jednoducho premiestni prekážku namiesto toho, aby ju vyriešila.
2. Potvrďte kompatibilitu s cieľovými typmi panelov, najmä či bude linka spracovávať štandardné polyetylénové jadrové panely, ohňovzdorné jadrové panely A2 alebo B1 alebo hliníkové plástové jadrové panely, pretože vlastnosti materiálu jadra ovplyvňujú špecifikácie suchého miešača, T-tvarovky a kalandra.
3. Vyhodnoťte integráciu automatizácie a riadenia, najmä to, či možno nastavenie medzery medzi valcami, hrúbku náteru a cykly miešania koordinovať prostredníctvom zdieľaného riadiaceho systému a nie prevádzkovať nezávisle.
4. Skontrolujte dostupnosť údržby vrátane toho, ako ľahko možno kontrolovať alebo vymeniť valce, filtre a miešacie komponenty bez dlhších prestávok vo výrobe.
5. Naplánujte si rezervu nad súčasným objemom objednávok, najmä pre výrobcov obsluhujúcich trhy, kde sa predpokladá, že dopyt bude v nasledujúcich rokoch naďalej rásť.
6. Skontrolujte pôdorys a prispôsobenie zariadenia, vrátane výšky stropu pre zdvíhacie plošiny a zaťaženia podlahy pre ťažšie tvarovacie a kalandrovacie zariadenia.

Výrobcovia, ktorí pred požiadaním o cenové ponuky prejdú touto sekvenciou, majú vo všeobecnosti jednoduchšie porovnávať možnosti podporných strojov na výrobnej linke na rovnakom základe, pretože návrh každého dodávateľa možno vyhodnotiť na základe rovnakých požiadaviek na priepustnosť, materiál a integráciu, a nie porovnávať iba na základe samostatných technických špecifikácií. Znižuje tiež pravdepodobnosť zistenia nesúladu po inštalácii, keď sú úpravy podstatne drahšie, ako by boli počas fázy plánovania.

Tieto hodnotiace otázky sú zámerne skôr praktické ako čisto technické, pretože skúsení plánovači výroby zistili, že mnohé nezhody zariadení majú pôvod v prevádzkových otázkach, ktoré neboli jasne položené počas fázy získavania zdrojov, a nie v tom, že by bola akákoľvek špecifikácia na papieri nesprávna. Výrobca, ktorý získava podporné vybavenie pre modernizáciu výrobnej linky panelov, ťaží z toho, že systematicky prechádza každou kategóriou, dokumentuje aktuálne a predpokladané typy materiálov, formáty panelov a cieľové výstupné úrovne predtým, ako požiada o formálne ponuky od dodávateľov zariadení. Tento prístup tiež uľahčuje identifikáciu, kde budú postačovať štandardné konfigurácie vybavenia a kde môže byť potrebný určitý stupeň prispôsobenia, ako napríklad predĺžená zdvíhacia plošina pre nadrozmerné formáty panelov alebo upravený profil T-priepustu pre neštandardnú šírku plechu, aby sa splnili špecifické požiadavky projektu.

Úvahy o prídavnom zariadení pre rady hliníkových voštinových panelov

Hliníkové voštinové kompozitné panely predstavujú odlišnú kategóriu produktov od štandardných ACP s plochým jadrom a pomocné zariadenia pre konfigurácie výrobných liniek panelov postavené na výrobe voštinových plástov sa v niekoľkých ohľadoch líšia od doteraz diskutovaných zariadení. Voštinový panel pozostáva z dvoch hliníkových plášťov spojených s ľahkým hliníkovým voštinovým jadrom, ktoré sa vyrába oddelene na špecializovaných strojoch s voštinovým jadrom predtým, ako sa spojí s vonkajšími plášťami na laminovacej linke. Pretože samotné voštinové jadro je skôr vyrábaný medziprodukt než extrudovaná alebo zmiešaná zmes, úloha pomocných zariadení sa v porovnaní so štandardnou ACP linkou trochu posúva: suché miešačky a T-matry sa stávajú menej centrálnymi, zatiaľ čo presné manipulačné zariadenia a rovnačky nadobúdajú väčší relatívny význam.

Hliníkové plášte používané vo voštinových paneloch stále vyžadujú vyrovnanie pred lepením, a to z rovnakých dôvodov opísaných vyššie v tomto článku, pokiaľ ide o zakrivenie cievky a vnútorné napätie, takže trojvalcový vyrovnávací stroj zostáva štandardným komponentom aj na voštinových linkách. Zdvíhacie plošiny sa zvyčajne ťažšie používajú aj na linkách voštinových panelov, pretože dosky s voštinovým jadrom, hoci sú vzhľadom na svoju veľkosť ľahké, sa často vyrábajú a skladujú vo veľkoformátových doskách, ktoré vyžadujú starostlivé a rovné zaobchádzanie, aby sa predišlo rozdrveniu bunkovej štruktúry pred lepením. Nátery zostávajú relevantné pre konečnú úpravu odkrytých hliníkových povrchov, najmä tam, kde sú voštinové panely určené pre architektonické aplikácie, kde sa dôkladne kontroluje vzhľad povrchu. Kalandrovacie stroje sa na rozdiel od toho používajú selektívnejšie na voštinových linkách, ktoré sa zvyčajne aplikujú na povrchový materiál pred lepením, a nie na samotný hotový voštinový panel, pretože stlačenie dokončenej voštinovej štruktúry by poškodilo geometriu buniek, ktorá dáva týmto panelom výhodu pevnosti a hmotnosti. Pre výrobcov, ktorí uvažujú o rozšírení štandardnej výroby AKT s plochým jadrom na výrobu voštinových panelov, sa tento posun priorít pomocných zariadení oplatí naplánovať už čoskoro, pretože linka konfigurovaná výlučne na výrobu jadra na báze extrúzie bude zvyčajne potrebovať dodatočnú manipulačnú a vyrovnávaciu kapacitu, a nie priamu duplikáciu existujúcich zariadení, aby sa efektívne prispôsobila výroba voštinových panelov.

O Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. je národný podnik špecializujúci sa na výskum, vývoj a výrobu inteligentných zariadení pre kovové kompozitné materiály, ktoré poskytujú systematické riešenia výrobných liniek pre globálny priemysel stavebných materiálov. Spoločnosť slúžila ako návrhová jednotka pre priemyselnú normu upravujúcu nehorľavé kovové kompozitné panely používané v architektonickej výzdobe a zastáva pozíciu stáleho člena rady v rámci Metal Branch of China Building Materials Federation, čo odráža jej pokračujúcu úlohu pri formovaní technických noriem pre tento sektor. Hlavný sortiment produktov spoločnosti Hongyang Machinery zahŕňa tri hlavné technologické systémy: výrobné linky na výrobu hliníkových kompozitných panelov odolných voči ohňu, stroje na výrobu hliníkových voštinových jadier a výrobné linky na výrobu kovových kompozitných panelov s hliníkovým voštinovým jadrom a multifunkčné prispôsobené linky na výrobu kovových kompozitných panelov. Tieto systémy spolu pokrývajú dvanásť kategórií špičkových výrobných liniek, vrátane zariadení pre ohňovzdorné materiály triedy A2 a B1, trojrozmerné kovové kompozitné panely s hliníkovým jadrom a produkty série hliníkových plástov, spolu s kategóriami zariadení na podporu výrobných liniek panelov opísaných v tomto článku. Výrobcovia a veľkoobchodníci, ktorí hodnotia novú alebo modernizovanú výrobnú linku na výrobu kovových kompozitných panelov, môžu preskúmať rad zariadení Hongyang Machinery ako koordinovaný systém zahŕňajúci fázy prípravy materiálu, tvarovania, nanášania a manipulácie, a nie získavanie jednotlivých strojov od viacerých nesúvisiacich dodávateľov. Tento koordinovaný prístup odráža rovnakú logiku plánovania opísanú vyššie v tomto článku: priepustnosť, kompatibilita materiálov, integrácia automatizácie, prístup k údržbe a prispôsobenie zariadenia sa dajú ľahšie zosúladiť, keď je zariadenie cez linku navrhnuté so zdieľanými ovládacími rozhraniami a konzistentnými mechanickými toleranciami. Ako výrobca pôsobiaci v dodávateľskom reťazci stavebných materiálov, zapojenie spoločnosti Hongyang Machinery do navrhovania priemyselných noriem pre nehorľavé kovové kompozitné panely tiež znamená, že jej konštrukčné práce na výrobnej linke sú založené na rovnakých aspektoch požiarnej bezpečnosti a stavebných predpisov, ktoré poháňajú rast v segmente ohňovzdorných panelov A2 a B1, o ktorých sme diskutovali vyššie, namiesto toho, aby sa dizajn podporných zariadení na výrobu panelov považoval za oddelený od týchto regulačných trendov.

Často kladené otázky

Q1: Čo sa počíta ako pomocné zariadenie pre linku na výrobu panelov?

Pomocné zariadenie sa vo všeobecnosti vzťahuje na stroje podporujúce hlavný proces tvarovania alebo spájania, vrátane vyrovnávacích strojov, delaminačných strojov, zdvíhacích plošín, nanášacích strojov, suchých miešačiek, kalandrovacích strojov, T-zápustiek a automatických výmenníkov filtrov, z ktorých každý zvláda určitú fázu prípravy materiálu, tvarovania alebo manipulácie.

Q2: Prečo je potrebný trojvalcový vyrovnávací stroj pred lepením alebo náterom?

Hliníková cievka si zachováva zakrivenie a vnútorné napätie z procesu valcovania a navíjania a trojvalcový vyrovnávací stroj to koriguje predtým, ako materiál vstúpi do fázy spájania alebo poťahovania, čím sa znižuje zvlnenie, ktoré by inak bolo viditeľné na hotovom paneli.

Q3: Ako pomáha výmenník automatického filtra nepretržitej výrobnej linke?

Automatický výmenník filtrov umožňuje výmenu kontaminovaných filtrov v prúde roztaveného polyméru bez zastavenia extrúzie, čo pomáha udržiavať stálu kvalitu materiálu jadra a zároveň udržuje výrobnú linku v nepretržitom chode.

Q4: Potrebujú linky ohňovzdorných panelov rôzne pomocné zariadenia?

Ohňovzdorné jadrové panely A2 a B1 používajú hustejšie minerálne plnené zmesi, ktoré sa počas miešania a vytláčania správajú inak ako štandardný polyetylénový materiál jadra, takže suché miešačky, T-matrice a kalandry na ohňovzdorných linkách sú často špecifikované s upravenými toleranciami.

Otázka 5: Malo by sa pomocné zariadenie získavať od jedného výrobcu?

Získavanie zariadení na tvarovanie, povrchovú úpravu a manipuláciu od jedného výrobcu vo všeobecnosti zjednodušuje integráciu, pretože ovládacie rozhrania, priepustnosť a mechanické tolerancie budú pravdepodobnejšie kompatibilné ako zariadenia kombinované od viacerých nesúvisiacich dodávateľov.

Q6: Vyžaduje výroba hliníkových voštinových panelov rôzne pomocné zariadenia?

Línie voštinových panelov sa viac spoliehajú na precíznu manipuláciu a zarovnávacie zariadenie ako na suché miešačky alebo T-matrice, pretože voštinové jadro sa vyrába oddelene na špecializovaných strojoch na jadro pred tým, ako sa spája s vyrovnanými hliníkovými plášťami.
